磁選機
磁選機產品簡介：
磁選機是使用于再利用粉狀粒體中的除去鐵粉等。磁選機廣泛適用于資源回收、礦業、窯業、化學、建材等其他領域，適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業，是產業界使用廣泛的、通用性高的機種之一。
磁選機分類介紹：
磁選機可以分選的礦物很多，比如：磁鐵礦，褐鐵礦，赤鐵礦，錳菱鐵礦，鈦鐵礦，黑鎢礦，錳礦，碳酸錳礦，冶金錳礦，氧化錳礦，鐵砂礦，高嶺土，稀土礦等都可以用磁選機來選別。磁選過程是在磁選機的磁場中，借助磁力與機械力對礦粒的作用而實現分選的。不同的磁性的礦粒沿著不同的軌跡運動，從而分選為兩種或幾種單獨的選礦產品。
1、按照磁鐵的種類來分可以分為：永磁磁選機和電磁除鐵機；
2、按照礦的干濕來分類可以分為：干式除鐵機，濕式除鐵機；
3、按照磁系來分類可以分為：筒式磁選機機，輥式磁選機機和筒輥式磁選機機；

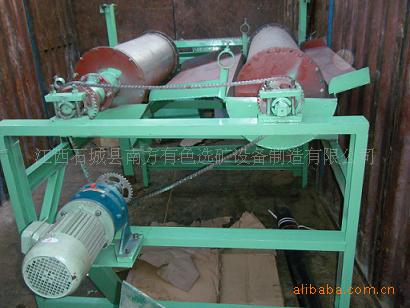

4、按照磁系數量來分類可以分為：?jiǎn)瓮?/span>磁選機，雙筒磁選機和組合式多筒磁選機；
5、按照給礦方式分類可以分為：上部給礦磁選機，下部給礦磁選機；
6、按照磁場強度分類可以分為：弱磁磁選機，中磁磁選機和強磁磁選機；
7、按照磁系的分類可以分為：開放式磁路磁選機和閉合時磁路磁選機。
濕式永磁筒式磁選機主要介紹：

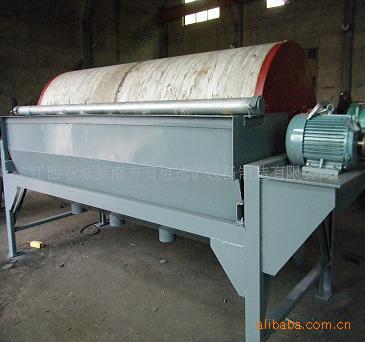

濕式永磁筒式磁選機是鐵礦石選廠普通使用的一種磁選機，它適用于選別強磁性礦物。按照槽體的結構型式不同，磁選機分為順流式、逆流式、半逆流式三種。三種不同槽體型式的磁選機入選粒度如下：順流槽體≤6mm，逆流槽體≤1.5mm，半逆流槽體≤0.5mm。
1、順流式磁選機處理能力大，適宜于處理較粗粒度的強磁性物料的粗選和精選，亦可多臺串連工作。順流式磁選機當給礦量大時，磁性礦粒容易損失于尾礦，因此要加強操作管理，控制較低的礦漿水平。
2、逆流式磁選機適宜于細粒強磁性礦物的粗選與掃選作業，回收率較高，但精礦品位較低。因?yàn)榇至Ｎ锪弦壮练e堵塞選別空間，所以逆流型磁選機不適于處理粗粒物料。
3、半逆流磁選機可以獲得高質量的鐵精礦，同時也能得到較好的回收率，所以半逆流磁選機在生產實踐中得到廣泛的應用。它適宜于處理0.5mm以下的礦粒的粗選和精選，還可以多臺串聯和并聯，實現多次的掃選和精選。
磁選機結構組成：

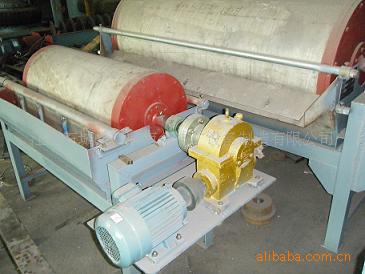

濕式永磁筒式磁選機主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分6部分組成。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件或工件，用不銹鋼螺釘和筒相連。電機通過減速機或直接用無極調速電機，帶動圓筒、磁輥和刷輥?zhàn)骰剞D(zhuǎn)運動。磁系為開放式磁系，裝在圓筒內和裸露的全磁。磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定。槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。
磁選機工作原理：
礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在磁場的作用，磁性礦粒發生磁聚而形成“磁團"或“磁鏈"，“磁團"或“磁鏈"在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團"或“磁鏈"在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團"或“磁鏈"中的脈石等非磁性礦物在翻動中脫落下來，被吸在圓筒表面的“磁團"或“磁蓮"即是精礦。精礦隨圓筒轉到磁系邊緣磁力弱處，在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中，如果是全磁磁輥，卸礦是用刷輥進行的。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。
磁選機產品優勢：
1、可提高品位，減輕下一道工序的負荷；
2、選別生礦，返回再燒；
3、剔除雜質，提高質量；
4、適用范圍廣；
5、結構簡單，處理量大；
6、操作方便，易于維護。
永磁磁力滾筒性能介紹：
永磁磁力滾筒（也稱磁滑輪），主要適用于以下用途：
1、貧鐵礦經粗碎或中碎后的粗選，排除圍巖等廢石，提高品位，減輕下一道工序的負荷；
2、用于赤鐵礦還原閉路焙燒作業中將未充分還原的生礦選別，返回再燒；
3、用于陶瓷行業中將瓷泥中混雜的鐵除去，提高陶瓷產品的質量；
4、燃煤礦、鑄造型砂、耐火材料以及其它行的需用要的除鐵作業。
磁選機技術參數：
型號 | 筒體尺寸 | 圓筒轉速（r/min） | 處理量（t/h） | 功率（KW） | 重量 | |
直徑 | 長度 | |||||
CTB612 | 600 | 1200 | 40 | 10-20 | 1.5 | 1445 |
CTB618 | 600 | 1800 | 35 | 18-35 | 2.2 | 1655 |
CTB712 | 750 | 1200 | 35 | 12-30 | 3 | 1682 |
CTB718 | 750 | 1800 | 35 | 20-45 | 3 | 1992 |
CTB918 | 900 | 1800 | 27 | 28-60 | 4 | 3162 |
CTB921 | 900 | 2100 | 27 | 45-60 | 4 | 3475 |
CTB924 | 900 | 2400 | 27 | 38-80 | 4 | 3887 |
CTB1018 | 1050 | 1800 | 22 | 36-72 | 4 | 3801 |
CTB1021 | 1050 | 2100 | 22 | 45-88 | 5.5 | 4095 |
CTB1024 | 1050 | 2400 | 20 | 52-100 | 5.5 | 4319 |
CTB1030 | 1050 | 3000 | 22 | 64-105 | 7.5 | 4976 |
CTB1218 | 1200 | 1800 | 19 | 55-95 | 7.5 | 5263 |
CTB1224 | 1200 | 2400 | 19 | 65-110 | 7.5 | 5927 |
CTB1230 | 1200 | 3000 | 19 | 85-120 | 7.5 | 6325 |
CTB1530 | 1500 | 3000 | 16 | 95-160 | 11 | 9665 |
CTB1540 | 1500 | 4000 | 16 | 120-190 | 11 | 9871 |
永磁磁力滾筒技術參數：
| 筒體尺寸(D×L)(mm) | 配用皮帶寬度 | 筒表磁場強度 | 入選粒度 | 處理能力(t/h) |
XCT465 | 400×650 | 500 | 定做范圍1600-4500高斯 | ＜70 | 5 |
XCT565 | 500×650 | 500 | ＜70 | 10 | |
XCT665 | 600×650 | 500 | ＜70 | 15 |
