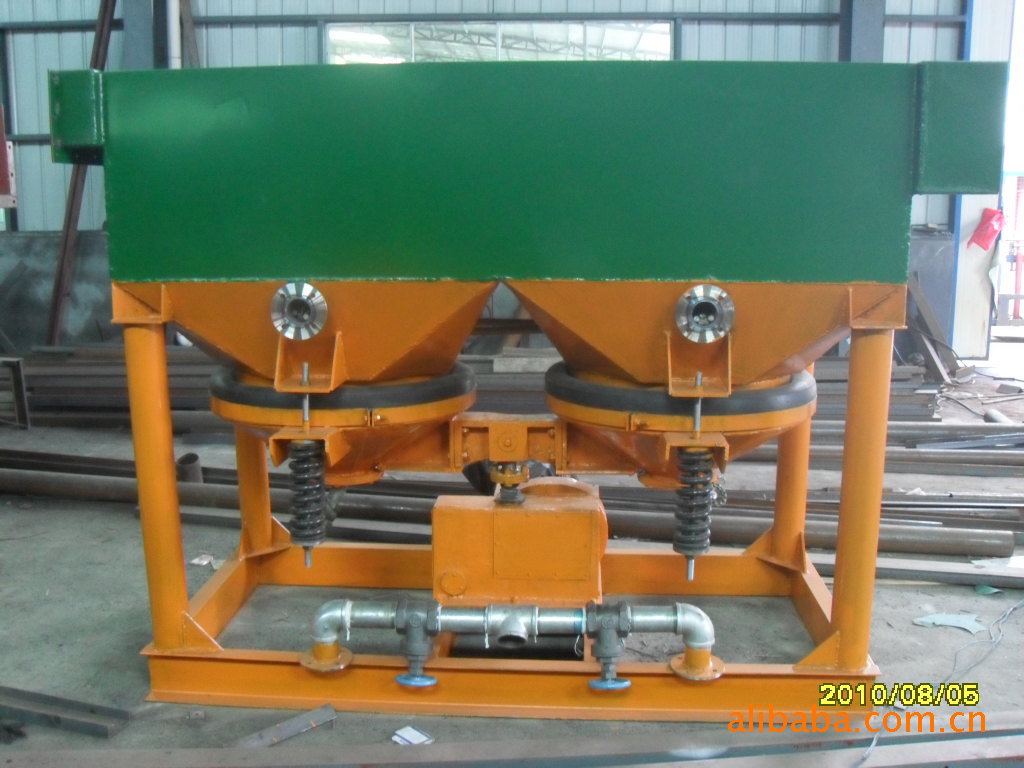

跳汰機
鋸齒波跳汰機是在傳統正弦波跳汰機基礎上進行研制和改進的一種節能的重選設備，其上升水快，時間短；下降下水慢，時間長；克服了正弦波跳汰機產生的上升、下降水流和作用時間相同的缺陷，經與正弦波跳汰機對比，其作業回收率比正弦波跳汰機分別高Sn：3.01%，W：5.5%，耗水量減少30~40%。目前在江西分宜某鎢選廠，廣東連平鋸板坑某錫、鎢選廠等均采用其作為原礦富集、粗選及精選作業，鋸齒波跳汰機還廣泛應用于低度錳礦、褐鐵礦的品位提高，工業爐渣回收有色金屬以及回收河砂中的有用礦物，如金、鎢、錫、錳、鐵、鉛、鋅、銻、金剛石等金屬，效益顯著。

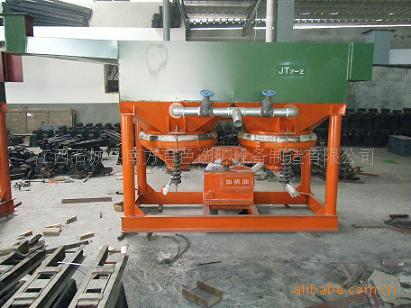

2-2跳汰機

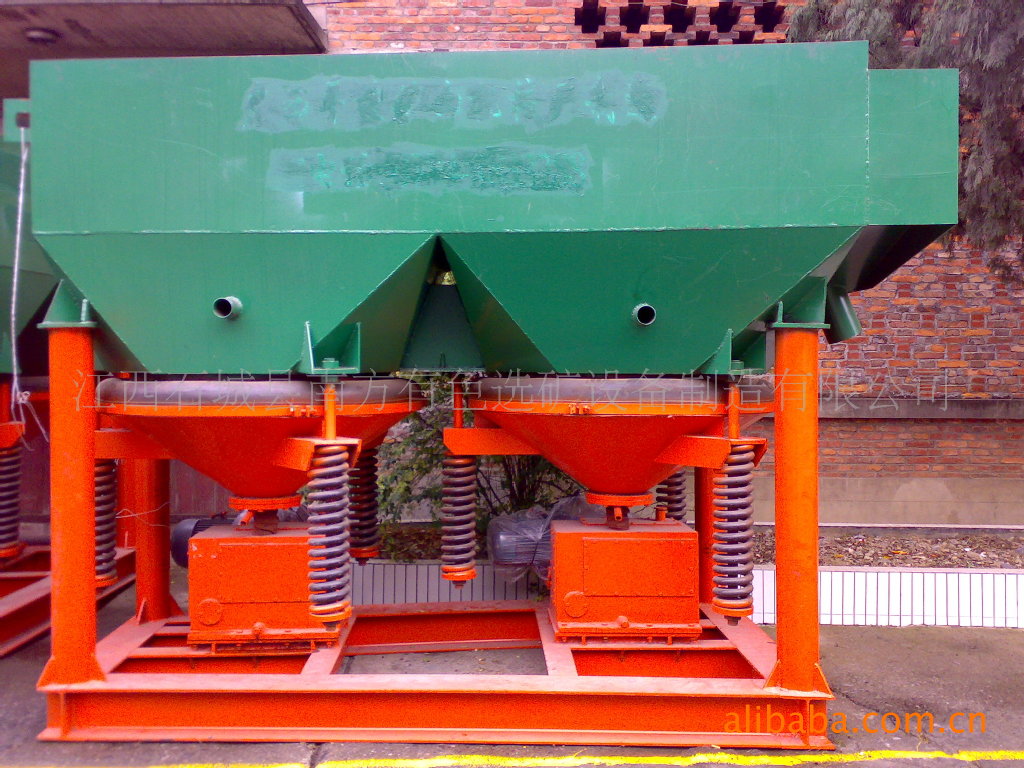

5—2距齒波跳汰機
發去西藏跳汰機跳汰機是現代重選設備之一，由于其處理能力大，選別粒度范圍廣，操作維護簡單，作為粗選或精選被廣泛用于選別金、錫、鈦、赤鐵、鐵礦、煤等礦物，特別是在錳礦選礦領域中得到了廣泛應用。
傳統的跳汰機多為圓周偏心驅動，其跳汰脈動曲線多為正弦波形，由于隔膜運動產生的上升、下降水流速度和作用時間基本相同，因此，不利于跳汰床層松散及礦粒按比重分層，從而影響了設備的選別比和回收率。
鋸齒波跳汰機是根據跳汰床層理論分層規律，在傳統跳汰機基礎上進行研制和改進的一種節能重選設備，其跳汰脈動曲線呈鋸齒形，使上升水流快于下降水流：上升時間短、下降時間長；克服了正弦波，脈動曲線跳汰機產生的上升、下降水流和作用時間相同的缺陷，增強了床層的松散度，緩解了吸入作用，使礦物中的重礦粒得到充分沉降，大大提高了設備的選別比能力和回收率。其與正弦波跳汰機對比分別提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量減少30%-40%，占地面積減少1/3，且沖程可調整，由于采用電磁調整電機進行拖動使沖次可無級調節。其性能達到國內先進水平，是目前較理想的節能重選設備之一。
型號 性能參數 | JT2-2(矩形) | JT1-1(梯形) | Jt5(梯形) |
每臺室數 | 2 | 1 | 2 |
篩網總面積(m2) | 2.28 | 1.04 | 4.86 |
處理能力(t/h) | 8-15 | 4-10 | 10-15 |
給礦粒度 | ＜15 | ＜10 | ＜8 |
電機功率 | 3 | 2.2 | 5.5 |
外形尺寸 | 3225×1550×2150 | 1822×1190×1915 | 2000×3000×2580 |
重量 | 1.6 | 0.9 | 4.5 |
備注 | 以安裝形式分左式和右式 | ||
1、鋸齒波跳汰機
鋸齒波JT1070-2型跳汰機屬于單列雙室下動式跳汰機，它利用水做介質，按礦物與脈石的比重(密度)差進行分選。JT1070-2跳汰機因是下動鋸齒波形，上升水流均勻，上升下降水流呈鋸齒狀，有利于細粒級礦物的跳臺選礦處理，因此具有省水和連續工作的優勢。廣泛適用于處理鎢、錫、銻、沙金、錳礦、鉛鋅礦、天青石、重晶石、螢石礦、硫鐵礦、褐鐵礦、赤鐵礦等礦石的選礦和各種冶煉渣金屬回收。
| 鋸齒波JT1070型跳汰機主要技術參數： | ||||||
| 沖程 | 隔膜 | 給礦 | 處理量 | 補加水 | 配用功率 | |
| 系數 | 沖程 | 沖次 | 粒度mm | kw | ||
| mm | 次/mm | |||||
| 0.47 | 0-12mm | 50-170次/min | ≤8mm | 5-15m3/h | 5-40m3/h | 3 |
2、鋸齒波JT5-2梯形跳汰機的槽體是梯形雙室。驅動形式為下動型，錐斗隔膜在槽體的下部動力由電機提供，通過變速機構帶動凸輪轉動，由凸輪轉動推動杠桿帶動錐斗按凸輪的鋸齒波曲線周期性脈動。為適應不同選礦的要求，原來是兩室(兩個錐斗)由一個傳動機構傳動，現又增加每室(錐斗)由一個傳動機構傳動，用戶可根據需要選用。
采用電磁調速異步電動機來實現沖次的調節，沖次調節范圍80-120次/分。沖程的改變是通過更換凸輪或改邊凸輪的安裝角度可得到不同沖程大小的鋸齒波曲線的。
(1)技術性能
?、?、跳汰機曲線為鋸齒波形
?、?、跳汰機室篩面的梯形，二個跳汰機室總面積4.86平方米。
?、邸_次：80-120次/分
?、?、沖程系數：一室0.58、二室0.45
?、?、錐斗沖程：10、15、20、25、30/毫米(名義沖程)(出廠只配20毫米如需其他另行訂貨需要在訂貨時注明)。
?、蕖⑻幚砟芰Γ?0-15噸/臺/時(依處理礦石性質而異)。
⑦、給礦粒度：小于8毫米
?、唷惭b功率：7.5千瓦(每個錐斗單獨傳動則采用5.5KW)
?、?、設備總重：4噸
(2)特點及應用
JT5-2型鋸齒波跳汰機與目前我國選礦用的各種常規跳汰機不同，是我廠研制的DYA-7750型跳汰機的系列產品。由于跳汰槽呈梯形，沿礦漿流方向由窄變寬，礦漿逐漸變慢，有小于細粒級重礦物的回收，還大量減少跳汰機篩下補充水，篩下補充水用量為普通跳汰機的四分之一左右。
